เครื่องคอมโพสิตแบบผสม 46-tailstock-mill-mill

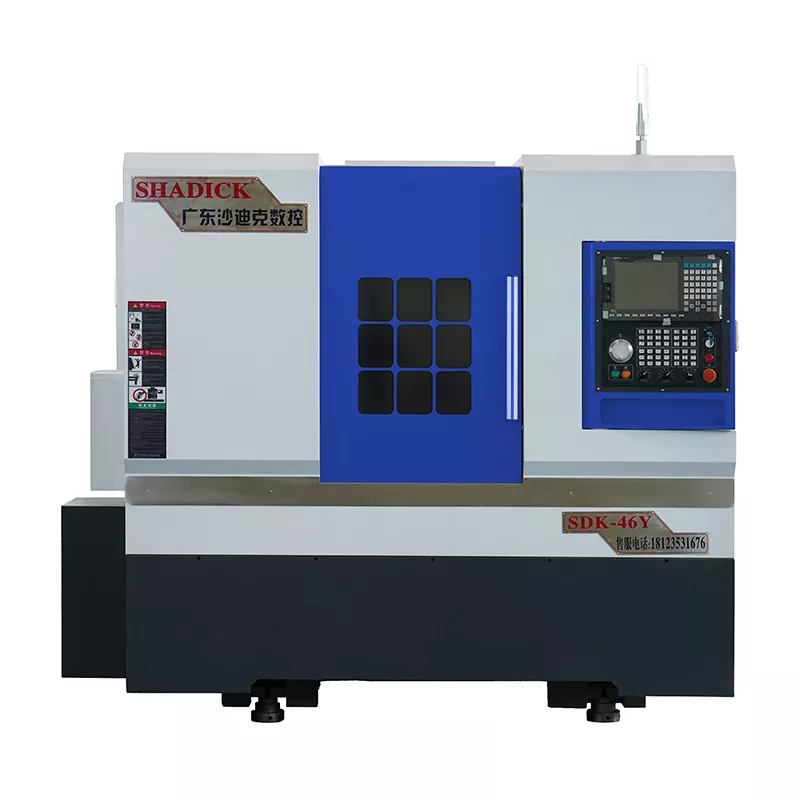

เครื่อง CNC คอมโพสิตแบบเทิร์นเทลสต็อก 46-Tailstock เป็นอุปกรณ์ที่ใช้กันทั่วไปในอุตสาหกรรมการผลิตโดยรวมฟังก์ชั่นของการหมุนการกัดการขุดเจาะการแตะและอื่น ๆ ศูนย์กลางโรงสีเทิร์นของเราเหมาะอย่างยิ่งสำหรับการประมวลผลชิ้นส่วนที่ซับซ้อนเช่นส่วนประกอบเรียวและพื้นผิวโค้งที่ซับซ้อนซึ่งมักจะทำได้ยากด้วยประสิทธิภาพสูงและความแม่นยำโดยใช้วิธีการตัดเฉือนแบบดั้งเดิม

ส่งคำถาม

รายละเอียดสินค้า

เครื่อง CNC แบบคอมโพสิตแบบเทิร์น-เทลสต็อก 46-Tailstock สามารถบรรลุฟังก์ชั่นสารประกอบเทิร์นกลอนหลายกระบวนการเช่นการหมุนการกัดการขุดเจาะการแตะการเดินและการสล็อต

แกน C ของแกนหมุนนั้นมาพร้อมกับตัวเข้ารหัสวงแหวนแม่เหล็กความละเอียดสูงทำให้การจัดทำดัชนีอย่างต่อเนื่อง (ด้วยความแม่นยำในการจัดทำดัชนีสูงถึง 0.01 องศา) มันถูกรวมเข้าด้วยกันกับเครื่องมือเครื่องจักรเพื่อให้แน่ใจว่าความแม่นยำในการวางตำแหน่งและความน่าเชื่อถือสูงของแกน C

มันใช้การออกแบบป้องกันที่ปิดล้อมอย่างสมบูรณ์ซึ่งปกป้องส่วนประกอบที่สำคัญเช่นสกรูมัคคุเทศก์และตลับลูกปืน มันเป็นที่ชื่นชอบความสวยงามมั่นคงและทนทาน

มันใช้ระบบปฏิบัติการไต้หวัน Syntec ซึ่งช่วยให้สามารถวางตำแหน่งได้อย่างรวดเร็วในระหว่างการทำงานความเร็วสูงเพื่อปรับปรุงประสิทธิภาพการจัดทำดัชนีและความแม่นยำอย่างมีประสิทธิภาพ

พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

ความสามารถในการประมวลผล	46y
หมุนตัวเตียง	φ450
การประมวลผลเส้นผ่านศูนย์กลางที่ใหญ่ที่สุด	φ350
แกนหมุน
จมูกแกนหมุน	A2-5
บาร์รูรับแสง	φ46
ความเร็วแกนหมุน	0-6000
ความแม่นยำเชิงกล
ทำซ้ำความแม่นยำในการวางตำแหน่ง	± 0.005
การยิงแกนหมุน	≤0.005/100 มม.
เรียวแกนหมุน	≤0.005/100 มม.
x, z crosshair	≤0.005/100 มม.
ความเร็วในการเคลื่อนที่ของแกน x/z	24 ม./นาที
การเดินทางของเบาะรองนั่ง
ข้อมูลจำเพาะของแขนเสื้อหาง	Mo's 5#
การเดินทางของเบาะรองนั่ง	370 มม.
วิธีการเคลื่อนไหวของเบาะรองที่นั่ง	ตัวเลื่อน
ระยะสูงสุดของชัค	450 มม.
ช่วงแรงดันเบาะรอง	5-20 กิโลกรัม
รายละเอียดการเดินทางด้านบน	120 มม.
โครงสร้างเบาะหาง	ประเภทแขนที่แม่นยำ
จังหวะตามแนวแกน
จังหวะ x แกน	250 มม.
z-axis stroke	510 มม.
Y-Axis Stroke	± 35 มม.
พลังงานมอเตอร์
แกนหมุน (เซอร์โว) และมอเตอร์	7.5kW
แกน x (เซอร์โว) และมอเตอร์	3.1kW
แกน z (เซอร์โว) และมอเตอร์	3.1kW
แกน y (เซอร์โว) และมอเตอร์	2.4kW
มอเตอร์หัว	5.5kW
15- สถานีพลังงานป้อมปืน (BMT40)	King CNC จากไต้หวันจีน
Power Head 0 - องศา	2
Power Head 90 - องศา	2
อื่น
น้ำหนัก	3600 กิโลกรัม
มิติเชิงกล	285017802040

เทศกาลและการใช้งานผลิตภัณฑ์

Turn-Mill Complex พร้อม Tailstock เป็นอุปกรณ์เครื่องจักรกลหลากหลายที่รวมฟังก์ชั่นของการหมุนและการกัดและมีอุปกรณ์ tailstock เพื่อรองรับการประมวลผลของชิ้นงานต่างๆ ความแม่นยำสูง 46-tailstock-mill-mill ของเครื่อง CNC ที่มีความแม่นยำสูงประสิทธิภาพสูงและความสามารถในการประมวลผลชิ้นงานที่มีรูปทรงซับซ้อนทำให้ใช้กันอย่างแพร่หลายในหลายอุตสาหกรรม

รายละเอียดการผลิต

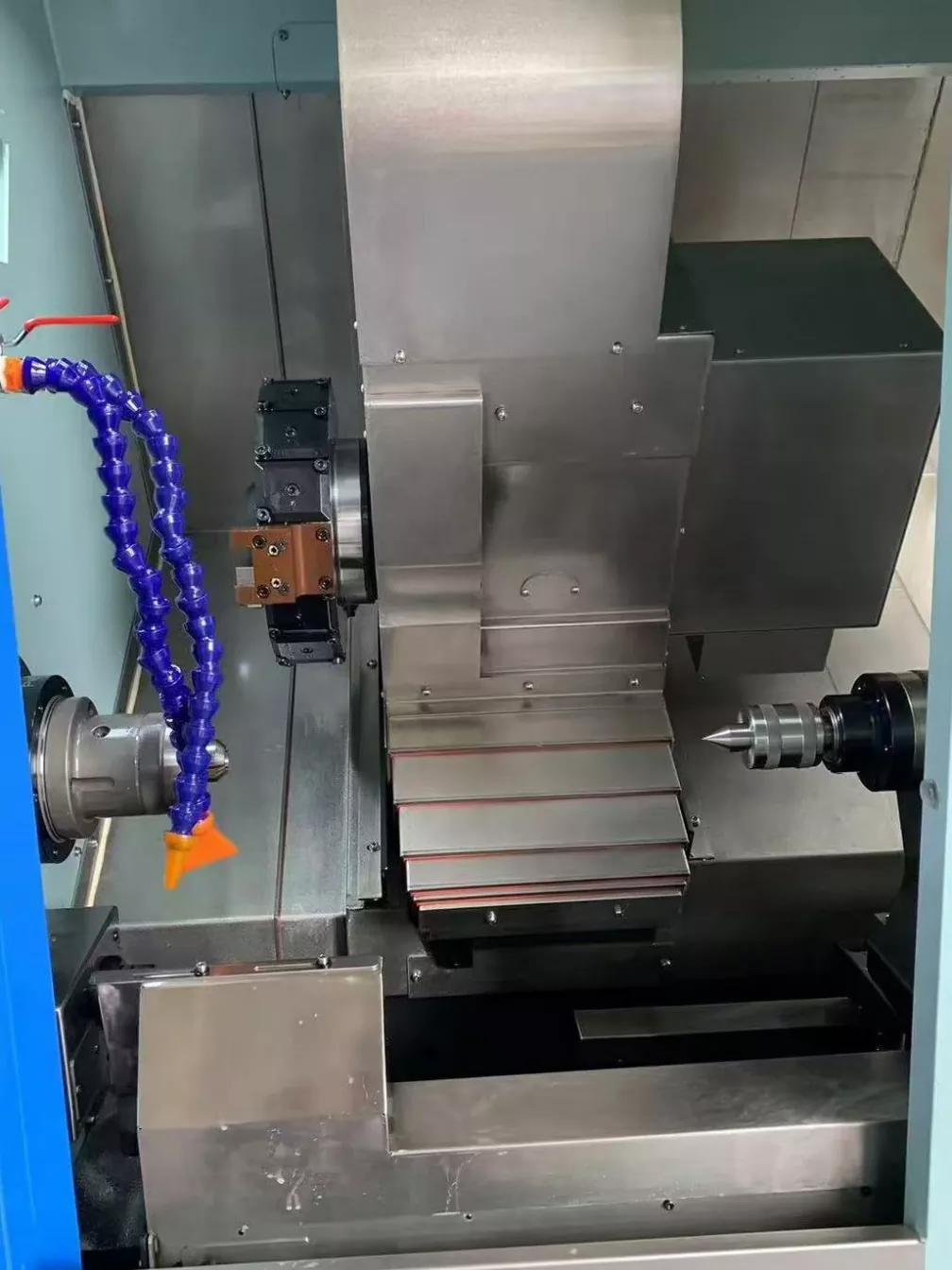

46-Tailstock Turn-Mill Composite CNC Machine โครงสร้างภายในของเครื่องมือเครื่องจักร

ป้อมปืนขนาด 15 สถานีสามารถโหลดเครื่องมือได้มากขึ้น เมื่อตัดเฉือนชิ้นส่วนที่ซับซ้อนไม่จำเป็นต้องเปลี่ยนเครื่องมือบ่อยครั้งซึ่งจะช่วยลดการหยุดทำงานที่เกิดจากการเปลี่ยนเครื่องมือและปรับปรุงประสิทธิภาพการตัดเฉือน
