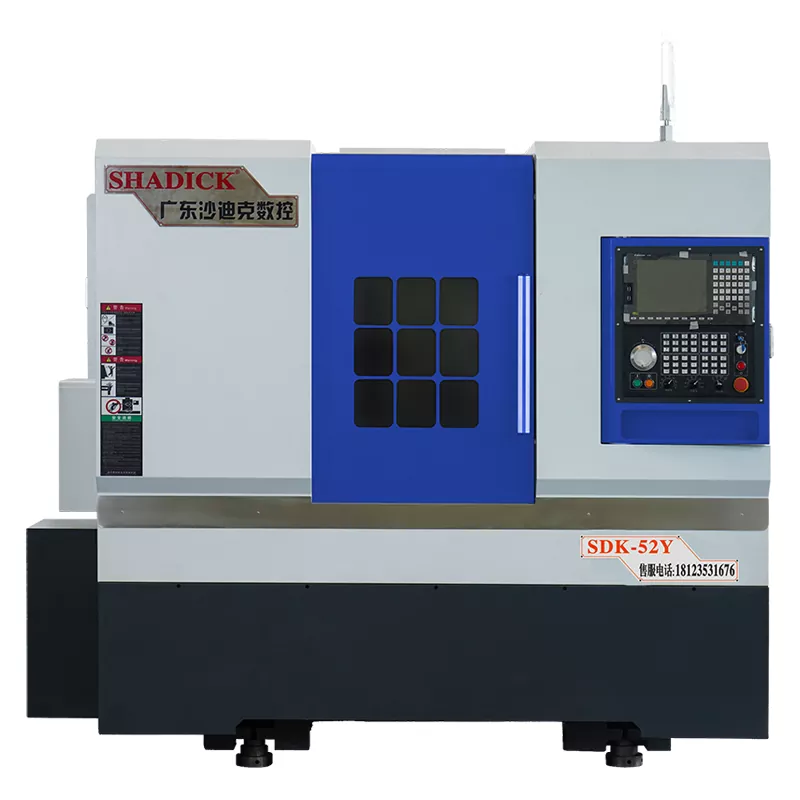

เครื่องผสมซีเอ็นซีแบบเทิร์น-เทลสต็อค 52-Tailstock

เครื่อง CNC แบบเทิร์นเทลล์เทลล์เทลสต็อกของ Shadick สามารถกำหนดค่าได้อย่างยืดหยุ่นด้วย tailstock ไฮดรอลิกธรรมดาหรือแบบตั้งโปรแกรมได้ตามความต้องการของลูกค้า Tailstock ไฮดรอลิกธรรมดาใช้งานง่าย แต่ความยืดหยุ่นและความแม่นยำนั้นมี จำกัด ในทางกลับกัน tailstock ไฮดรอลิกที่ตั้งโปรแกรมได้นั้นขึ้นอยู่กับการควบคุมการเขียนโปรแกรมขั้นสูงเพื่อให้ได้การตัดเฉือนที่มีความแม่นยำสูงและยืดหยุ่นสูงตามข้อกำหนดที่ซับซ้อน

ส่งคำถาม

รายละเอียดสินค้า

แกน y ของ Power Turret ของเครื่องจักร CNC แบบเทิร์นเทลเทลเทลเทลเทลเทล-มิลล์ถูกควบคุมโดยคู่มือเชิงเส้น 4 ตัวหรือคู่มือแข็งสองเท่าซึ่งช่วยเพิ่มความแม่นยำและความแข็งแกร่งสูงอย่างมีนัยสำคัญ

มันติดตั้ง tailstock ไฮดรอลิกที่ตั้งโปรแกรมได้ ด้วยการกดปุ่มเพียงปุ่มเดียวคุณสามารถขยายหรือย้อนกลับ tailstock ทำให้ง่ายต่อการจับชิ้นงาน มันมีการควบคุมสองสปีด (เร็วและช้า)

มันมีฟังก์ชั่นของสี่ - การเชื่อมต่อแกนเชื่อมต่อสำหรับการหมุน, การกัด, การขุดเจาะ, การแตะ, ฯลฯ และสามารถเจาะและแตะที่ปลายเพลาของชิ้นส่วน

ป้อมปืนสามารถใช้กับชิ้นส่วนที่มีความแข็งแกร่งสูง หัวพลังงาน Y-Axis ที่แท้จริงสามารถรวมเข้ากับฟังก์ชั่นสารประกอบเทิร์นมิลล์กับชิ้นส่วนที่ซับซ้อนของเครื่อง

มันสามารถทำการตัดเฉือนความแม่นยำขนาดใหญ่บนชิ้นส่วนเหล็กและสแตนเลสสตีลรวมถึงการขุดเจาะและแตะที่ปลายเพลา เครื่องที่มี tailstock สามารถประมวลผลชิ้นส่วนเพลายาว

มีโมดูลฟังก์ชั่นเครื่องมือไฟฟ้าที่ด้านข้างที่สามารถทำงานได้เช่นการขุดเจาะการแตะและการโม่แฟลตทำให้สามารถขุดเจาะได้อย่างแม่นยำและการกัดชิ้นส่วนเพลาต่างๆ

มอเตอร์หัวพลังงานมีกำลัง 5.5 กิโลวัตต์และติดตั้งระบบทำความเย็นในตัวเอง ความเร็วในการหมุนสูงสุดสามารถถึง 8,000 รอบต่อนาที มันสามารถทำการตัดเฉือนตลอด 24 ชั่วโมงโดยไม่ต้องมีความร้อนสูงเกินไปหรือกระตุ้นการเตือน

พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

ความสามารถในการประมวลผล	52Y
หมุนตัวเตียง	φ500
การประมวลผลเส้นผ่านศูนย์กลางที่ใหญ่ที่สุด	φ350
แกนหมุน
จมูกแกนหมุน	A2-6
บาร์รูรับแสง	φ52
ความเร็วแกนหมุน	0-6000
ความแม่นยำเชิงกล
ทำซ้ำความแม่นยำในการวางตำแหน่ง	± 0.005
การยิงแกนหมุน	≤0.005/100 มม.
เรียวแกนหมุน	≤0.005/100 มม.
x, z crosshair	≤0.005/100 มม.
ความเร็วในการเคลื่อนที่ของแกน x/z	24 ม./นาที
การเดินทางของเบาะรองนั่ง
ข้อมูลจำเพาะของแขนเสื้อหาง	Mo's 5#
การเดินทางของเบาะรองนั่ง	420 มม.
วิธีการเคลื่อนไหวของเบาะรองที่นั่ง	ตัวเลื่อน
ระยะสูงสุดของชัค	450 มม.
ช่วงแรงดันเบาะรอง	5-20 กิโลกรัม
รายละเอียดการเดินทางด้านบน	120 มม.
โครงสร้างเบาะหาง	ประเภทแขนที่แม่นยำ
จังหวะตามแนวแกน
จังหวะ x แกน	260 มม.
z-axis stroke	520 มม.
Y-Axis Stroke	± 45 มม./± 50 มม.
พลังงานมอเตอร์
แกนหมุน (เซอร์โว) และมอเตอร์	11kW
แกน x (เซอร์โว) และมอเตอร์	3.1kW
แกน z (เซอร์โว) และมอเตอร์	3.1kW
แกน y (เซอร์โว) และมอเตอร์	2.4kW
มอเตอร์หัว	5.5kW
12- สถานีพลังงานป้อมปืน (BMT45)	King CNC จากไต้หวันจีน
Power Head 0 - องศา	2
Power Head 90 - องศา	2
อื่น
น้ำหนัก	3700kg
มิติเชิงกล	285017802040

คุณสมบัติผลิตภัณฑ์และแอปพลิเคชัน

เครื่องมือเครื่องจักรแบบเทิร์น-มิลล์มีประสิทธิภาพสูงและอเนกประสงค์ มีความสามารถในการทำงานเครื่องจักรกลหลากหลายในการยึดเดียวทำให้เหมาะอย่างยิ่งสำหรับอุตสาหกรรมการผลิตที่ต้องการการผลิตที่มีประสิทธิภาพ มันใช้ได้กับการตัดเฉือนแกนระยะยาวในอุตสาหกรรมเช่นชิ้นส่วนยานยนต์อุตสาหกรรมส่งสัญญาณและการผลิตพลังงานลม

รายละเอียดการผลิต

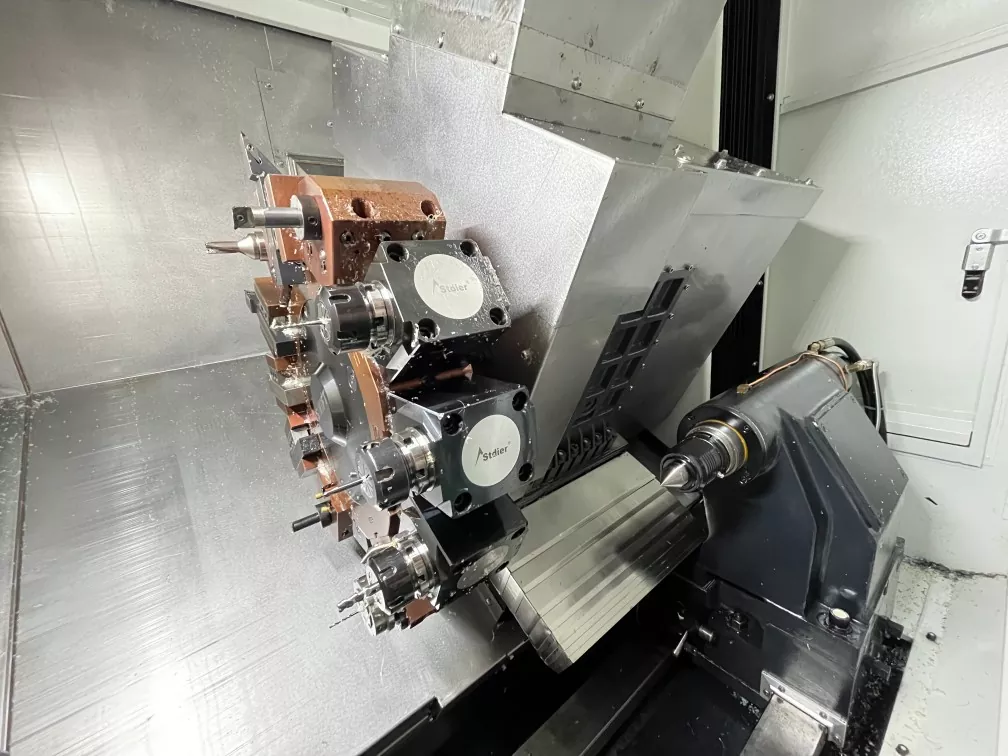

52-Tailstock Turn-Mill Composite Composite CNC โครงสร้างภายในของเครื่องมือเครื่องจักร， ป้อมปืน BMT55 ที่ขับเคลื่อนด้วยเซอร์โวช่วยเพิ่มความน่าเชื่อถือของการจัดทำดัชนีและทำให้มั่นใจได้ว่ามีความแข็งแกร่งสูงในระหว่างการกัด
